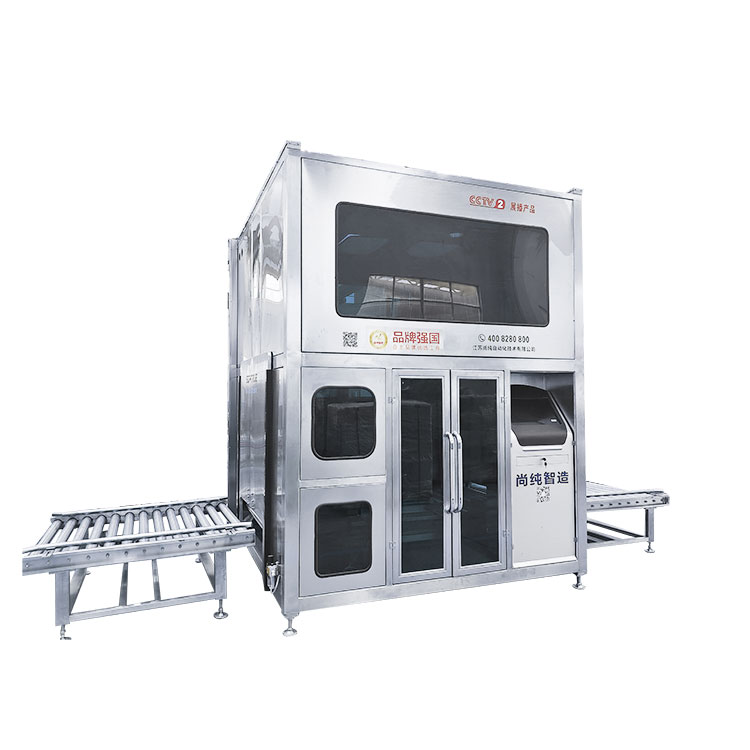

200L 1000L વિઝ્યુઅલ ફુલ્લી ઓટોમેટિક ફિલિંગ મશીન

(ભૌતિક ઑબ્જેક્ટને આધીન, વૈવિધ્યપૂર્ણ કાર્ય અથવા તકનીકી અપગ્રેડ અનુસાર સાધનોનો દેખાવ બદલાશે.)

સોમટ્રુ એક વ્યાવસાયિક ઉત્પાદક છે, જે વૈશ્વિક ગ્રાહકોને બહેતર ઉત્પાદનો અને સેવાઓ પ્રદાન કરવા માટે પ્રતિબદ્ધ છે. અમારું 200L 1000L વિઝ્યુઅલ સંપૂર્ણ સ્વચાલિત ફિલિંગ મશીન માત્ર સ્થાનિક બજારમાં સારી રીતે પ્રાપ્ત થયું નથી, પરંતુ આંતરરાષ્ટ્રીય બજારમાં પણ વ્યાપક માન્યતા પ્રાપ્ત કરી છે. અવિરત પ્રયાસો અને સતત નવીનતા દ્વારા, Somtrue વૈશ્વિક ગ્રાહકોની વધતી જતી જરૂરિયાતોને પહોંચી વળવા તેના ટેકનિકલ સ્તર અને ઉત્પાદન ક્ષમતામાં સુધારો કરવાનું ચાલુ રાખે છે. અમે માનીએ છીએ કે બંને પક્ષોના પ્રયત્નો અને સહકાર દ્વારા, અમે વધુ સારું ભવિષ્ય બનાવીશું! પછી ભલે તે વર્તમાન ગ્રાહક હોય કે નવો ભાગીદાર, અમે તમારી સાથે મળીને વિકાસ કરવા અને વધુ સફળતા અને સિદ્ધિ હાંસલ કરવા આતુર છીએ. ચાલો સાથે મળીને પડકારનો સામનો કરીએ, ગ્રાહકો માટે વધુ મૂલ્ય બનાવીએ અને ઉદ્યોગના વિકાસ અને પ્રગતિને શેર કરીએ!

200L 1000L વિઝ્યુઅલ સંપૂર્ણપણે સ્વચાલિત ફિલિંગ મશીન વિહંગાવલોકન:

200L બેરલ (ટ્રે સહિત) પેકેજિંગ માટે વિસ્ફોટ-પ્રૂફ વાતાવરણમાં 200L બેરલ માટે ખાસ રચાયેલ એક બુદ્ધિશાળી પેકેજિંગ સિસ્ટમ. વિઝ્યુઅલ સર્ચ માઉથનો ઉપયોગ કરીને, તે ઓટોમેટિક ઓપનિંગ, ઓટોમેટિક ડાઇવિંગ, ઓટોમેટિક ફાસ્ટ ફિલિંગ, ઓટોમેટિક લીકેજ, ઓટોમેટિક સીલીંગ થ્રેડ કવર અને અન્ય આખી પ્રક્રિયાના 200L બેરલના ઓટોમેટિક પેકેજીંગને અનુભવી શકે છે.

ભરવાનો મુખ્ય ભાગ પર્યાવરણીય સુરક્ષા ફ્રેમને અપનાવે છે, જે વિન્ડોને જોઈ શકે છે, અને ડોલની અંદર અને બહાર આપમેળે દરવાજાને ખસેડે છે, જે ભરતી વખતે બંધ જગ્યા બનાવી શકે છે. આ મશીનના વિદ્યુત નિયંત્રણ ભાગમાં પીએલસી પ્રોગ્રામેબલ કંટ્રોલર, વેઇંગ મોડ્યુલ, વિઝ્યુઅલ સિસ્ટમ વગેરેનો સમાવેશ થાય છે, જેમાં મજબૂત નિયંત્રણ ક્ષમતા અને ઉચ્ચ ડિગ્રી ઓટોમેશન છે. સામગ્રીના કચરો અને પ્રદૂષણને ટાળવા માટે, નો બેરલ ફિલિંગના કાર્ય સાથે, બેરલના મોંને ભરવાની મંજૂરી નથી, જેથી મશીનનું ઇલેક્ટ્રોમિકેનિકલ એકીકરણ સંપૂર્ણ પ્રદર્શન રહ્યું છે.

વજનના કાર્યકારી સિદ્ધાંતનો ઉપયોગ ભરવાની રકમના નિયંત્રણને સમજવા માટે થાય છે. ફિલિંગ વાલ્વ ખોલવાનો સમય પ્રોગ્રામેબલ કંટ્રોલર PLC દ્વારા નિયંત્રિત થાય છે, અને સામગ્રી કન્ટેનરમાં (અથવા પંપ ફીડ દ્વારા પરિવહન) માં વહે છે. આ મશીનનો ફિલિંગ વિભાગ ડબલ જાડા અને પાતળી પાઇપલાઇન દ્વારા ઝડપી ભરણ અને ધીમી ભરણને અનુભવે છે, અને ધીમો ભરવાનો પ્રવાહ એડજસ્ટેબલ છે. ભરવાના પ્રારંભિક સમયે, તે જ સમયે ડબલ પાઇપલાઇન ખોલવામાં આવે છે. ફિલિંગ પિરિયડ પછી, ડાઇવિંગ સિલિન્ડર બેરલ મોં ​​પોઝિશન પર વધે છે, ક્રૂડ પાઇપલાઇન બંધ છે અને પાતળી પાઇપલાઇન એકંદર ફિલિંગ વોલ્યુમ સેટ થાય ત્યાં સુધી ધીમે ધીમે ભરવાનું ચાલુ રાખે છે. ઓટોમેટિક સ્પિન કવર ભરવાના અંતે કરવામાં આવે છે.

સાધનસામગ્રીમાં વજન અને પ્રતિસાદ સિસ્ટમ છે, જે ઝડપી અને ધીમી ફિલિંગ વોલ્યુમ સેટ અને એડજસ્ટ કરી શકે છે.

ટચ સ્ક્રીન વારાફરતી વર્તમાન સમય, સાધનોની ચાલવાની સ્થિતિ, વજન ભરવા, સંચિત આઉટપુટ અને અન્ય કાર્યો પ્રદર્શિત કરી શકે છે.

સાધનોમાં એલાર્મ મિકેનિઝમ, ફોલ્ટ ડિસ્પ્લે અને પ્રોમ્પ્ટ પ્રોસેસિંગ સ્કીમના કાર્યો છે.

ફિલિંગ લાઇનમાં ઇન્ટરલોક પ્રોટેક્શનનું કાર્ય છે, ભરણ આપમેળે બંધ થઈ જાય છે, અને જ્યારે ભરણ સ્થાને હોય ત્યારે આપમેળે ભરણ થાય છે.

આ મશીન સમગ્ર કવરથી સજ્જ છે, ડોલની એક બાજુ ખુલ્લી છે, કુદરતી વેન્ટિલેશન જાળવો; બાકીનું બંધ માળખું છે, વિન્ડોઝ સાથે, અને મેન્યુઅલ નિયંત્રણ માટે નાના વેન્ટિલેશનથી સજ્જ છે.

આ મશીન સંપૂર્ણપણે બંધ કવર છે, પ્રેશરાઇઝેશન ઇન્ટરફેસ સાથે, સાધનને માઇક્રોચાર્જ કરી શકે છે, સાધનોમાં બાહ્ય ગેસ ઘટાડી શકે છે.

મુખ્ય તકનીકી પરિમાણો:

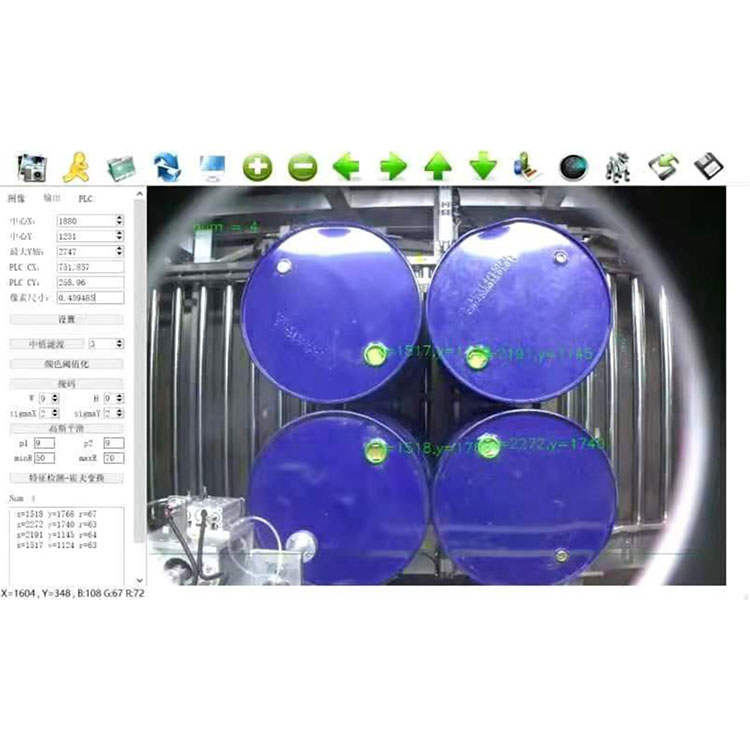

વિઝ્યુઅલ પોઝિશનિંગ સિસ્ટમ

વિઝન: ઔદ્યોગિક બુદ્ધિશાળી કેમેરાનો ઉપયોગ કરીને, કામ કરવા માટે દ્રશ્ય વિસ્ફોટ આઇસોલેશન મશીન બોક્સમાં લોડ કરવામાં આવે છે. ઈન્ટેલિજન્ટ કેમેરાથી અને પીએલસી કંટ્રોલ કોઓર્ડિનેટ મૂવિંગ સિસ્ટમ બેરલ પોર્ટ પર ફિલિંગ ગનને નિર્દેશ કરે છે. 3 ડી કોઓર્ડિનેટ મૂવિંગ સિસ્ટમઃ ગાઈડ રેલ સિસ્ટમ અને એક્સ્પ્લોઝન-પ્રૂફ ડિલેરેશન મોટર.

મુખ્ય કાર્ય:

સ્વચાલિત શોધ: વિઝ્યુઅલ પોઝિશનિંગ, મૂવિંગ સિસ્ટમ શોધનું સંકલન, ગન ડ્રોપ ફિલિંગ ફિલિંગ.

ઝડપી અને ધીમી ડબલ-સ્પીડ સ્વચાલિત જથ્થાત્મક ભરણ: ભરવાની ચોકસાઈ અને ઉત્પાદન ક્ષમતાની ખાતરી કરવા માટે;

ફોર્મ ભરવા: પ્રવાહી સ્તર પર અથવા તેની નીચે ભરવું;

ન્યુમેટિક બેઝ વાલ્વ હંમેશા પહોળો ખુલ્લો હોય છે, ફ્રન્ટ એન્ડ ફ્લો લિમિટ ધીમે ધીમે ઉમેરો-ફિલિંગ ગન આઉટલેટના ફ્લો રેટને ધીમો કરો;

પ્રવાહી કપની ડિઝાઇન - પરફ્યુઝન પછી શેષ પ્રવાહીના લિકેજને ઓછું કરો;

સ્વચાલિત અને મેન્યુઅલ માત્રાત્મક ભરણ-સરળ કામગીરી અને જાળવણી;

ઓટોમેટિક પીલીંગ ફંક્શન - ચોકસાઈ પર કન્ટેનર ભરવાના અસંગત વજન પરિબળોના પ્રભાવને દૂર કરે છે;

વેલ્યુ પોઈન્ટ એડજસ્ટેબલ-ક્વોન્ટિટેટિવ ​​ફિલિંગ બહુવિધ વજન રેન્જમાં અનુકૂળ;

સ્વચાલિત નિદાન, ફોલ્ટ એલાર્મ - સિસ્ટમના કાર્યની વિશ્વસનીયતામાં સુધારો;

સલામતી ઇન્ટરલોક-બકેટ જગ્યાએ, સ્પ્રે બંદૂક નીચે; ગન ટોપ બેરલ રિટર્ન ભરો;

સ્વ-લોકીંગ નિયંત્રણ-ભરતા પહેલા નોઝલનું પરીક્ષણ કરો;

પ્રોડક્ટ સેટિંગ સ્ટોરેજ - વિવિધ ઉત્પાદનોના વજન સેટ મૂલ્ય અને સંબંધિત પરફ્યુઝન પરિમાણો સુધી સંગ્રહ કરી શકે છે;

સહિષ્ણુતા શોધ-ભરણ ભૂલની સ્વચાલિત શોધ;

ટચ સ્ક્રીન-ચાઇનીઝ ઇન્ટરફેસ, સાહજિક, અનુકૂળ સેટિંગ.

એલાર્મ ચેતવણી - નિષ્ફળતાના બિંદુ સુધી ચોક્કસ.

સ્વચાલિત નિયંત્રણ સિસ્ટમ

આખી લાઇન બહુવિધ PLC સિસ્ટમ્સથી બનેલી છે, જેને સ્વતંત્ર રીતે નિયંત્રિત કરી શકાય છે અને એકબીજાને ઇન્ટરલોક કરી શકાય છે. તે સિસ્ટમ સ્વ-નિરીક્ષણ, ફોલ્ટ ડિસ્પ્લે એલાર્મ, ચોકસાઈ, ઝડપ, આઉટપુટ વગેરેના કાર્યો ધરાવે છે. દરેક સિસ્ટમનું પોતાનું મેન-મશીન ઈન્ટરફેસ હોય છે, અને તમામ પરિમાણો મેન-મશીન ઈન્ટરફેસ પર ઓપરેટ કરી શકાય છે. વિગતવાર પાઇપલાઇન નિયંત્રણ પ્રક્રિયા ફ્લો ચાર્ટ અને લોજિક ડાયાગ્રામ પ્રદાન કરો.

ફિલિંગ સામગ્રીનો પ્રકાર, જથ્થો બેચ, તારીખ, બેરલ દીઠ વજન, સંગ્રહ સમય અને અન્ય રેકોર્ડિંગ કાર્યો સંગ્રહિત કરી શકે છે

ફિલિંગ સિસ્ટમ અને ઓપન સ્પિન કેપ સિસ્ટમ

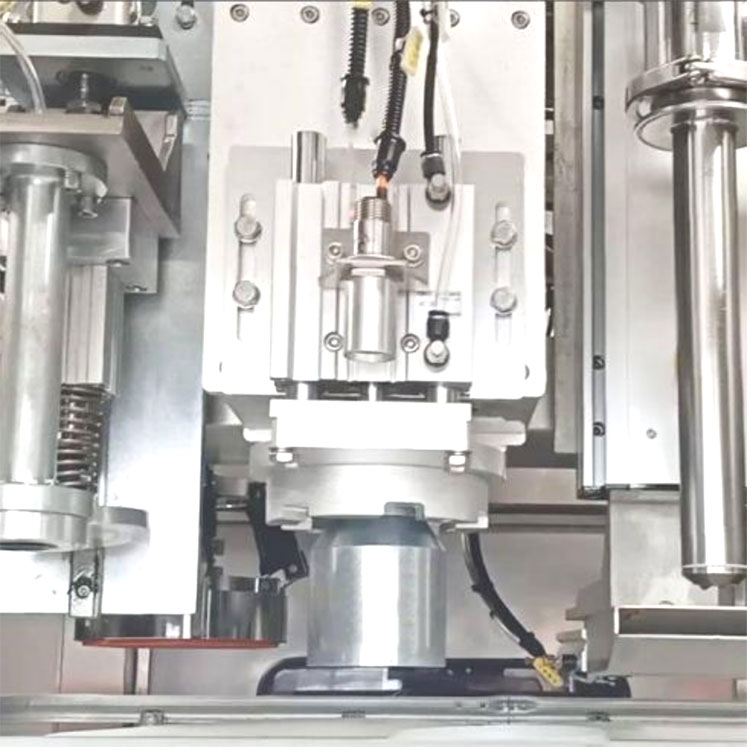

ફિલિંગ બંદૂકનું માથું: બાહ્ય અવરોધના સ્વરૂપમાં, ભરણ દરમિયાન આપમેળે બેરલના મોં (બેરલની નીચે) તરફ ડાઇવ કરશે, અને ભર્યા પછી આપમેળે વધશે. ફિલિંગ ગન હેડ એક હોલો ડિઝાઇન છે, અને સામગ્રીના છાંટા અટકાવવા માટે બંદૂકનું માથું બંધ કર્યા પછી સામગ્રીને શુદ્ધ કરી શકાય છે.

ફિલિંગ ગન હેડના નીચેના ભાગમાં સિલિન્ડર વિસ્તરેલી લિક્વિડ પ્લેટ આપવામાં આવે છે. ફિલિંગ પછી, ફિલિંગ હેડ વધે છે અને સામગ્રીને પેકિંગ અને કન્વેયિંગ લાઇન બોડીને પ્રદૂષિત કરતા અટકાવવા માટે ડ્રેઇન પ્લેટ લંબાય છે. લિક્વિડ કનેક્ટિંગ ડિસ્ક ફ્રીહેન્ડ ડિસએસેમ્બલી માટે ડિઝાઇન કરવામાં આવી છે, જે ટૂલ્સ વિના ડિસએસેમ્બલ કરી શકાય છે અને સફાઈ માટે અનુકૂળ છે.

ઓપન કવર, સ્પિન કવર ભાગ: કંપનીની પેટન્ટ ટેક્નોલોજીનો ઉપયોગ કરીને, રોટરી કવર હેડ અને બેરલની સપાટીને ઊભી પેક કરી શકે છે, અને કવર અને સ્પિન કવર ખોલવા માટે સરળ, સરળ હોઈ શકે છે, કવરને નુકસાન પહોંચાડતું નથી, કવરને નુકસાન પહોંચાડતું નથી. , ચુસ્ત કવર સીલિંગ ડિગ્રી ઊંચી છે.

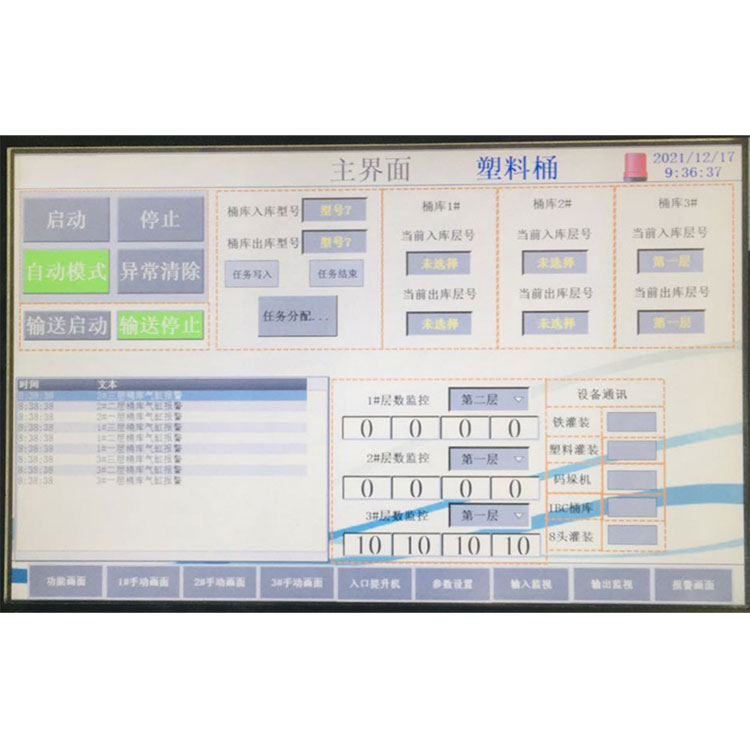

ટચ સ્ક્રીન અને વજન સિસ્ટમ

ટચ સ્ક્રીન ઑપરેશન દ્વારા મટિરિયલ ફિલિંગ પેરામીટર સેટિંગ અને ઑપરેશન, સરળ અને સાહજિક, અને તાપમાન ડિસ્પ્લે, ફોલ્ટ ડાયગ્નોસિસ અને એલાર્મ, પ્રોમ્પ્ટ ફંક્શન સાથે. તેમાં મેમરી સ્ટોરેજ પ્રોગ્રામ ફંક્શન છે, પેરામીટરના બહુવિધ સેટ સ્ટોર કરી શકે છે અને ઐતિહાસિક ડેટા જોઈ શકે છે. માપન વિચલનની આપમેળે ગણતરી કરી શકે છે, અને વિવિધ પ્રોગ્રામ માટે નામ આપી શકાય છે, વિવિધ વિશિષ્ટતાઓ બદલી શકે છે અથવા ઉત્પાદન ક્ષમતામાં ફેરફાર કરી શકે છે, ફક્ત વિવિધ પરિમાણોને સમાયોજિત કરવાની જરૂર છે, કાર્યક્ષમતામાં સુધારો કરી શકે છે. ભરણની ચોકસાઈની ખાતરી કરવા માટે વજન સિસ્ટમ પ્રખ્યાત અમેરિકન બ્રાન્ડ સેન્સરને અપનાવે છે. વધુમાં, સિસ્ટમમાં ઓઇલ પ્રોટેક્શનનું કાર્ય છે, અને સેન્સર ઇન્સ્ટોલ કરવા, દૂર કરવા અને રિપેર કરવા માટે અનુકૂળ છે.

સ્કેલ ટેબલમાં રક્ષણાત્મક કાર્ય હોય છે, જ્યારે બંદૂકના બેરલનું માથું, બંદૂકનું માથું આપમેળે પરત આવે છે. અને મહત્તમ ભરવાના સમય સાથે સુરક્ષિત.

સલામતી ઇન્ટરલોકિંગ

ફીડ સાઇટ પર સલામતી ઇન્ટરલોક:

ફીડિંગ વખતે બટન નંબર 1 અને 2 ઇન્સ્ટોલ કરો. જ્યારે ટ્રેને ટોચ પર મૂકવામાં આવે છે અને પરિવહન કરવામાં આવે છે, ત્યારે બટન # 1 દબાવો, અને પછી એસેમ્બલી લાઇન નંબર 1 ચિહ્ન વહન કરે છે અને ટ્રેને નંબર 1 ભરવાના સાધનોમાં પહોંચાડે છે.

ફરી એકવાર, જ્યારે ટ્રે મૂકવામાં આવે અને ટ્રે પર પરિવહન કરવામાં આવે, ત્યારે નંબર 2 બટન દબાવો. પછી એસેમ્બલી લાઇન નં.2 ચિહ્ન વહન કરે છે અને ટ્રેને નંબર 2 ભરવાના સાધનોમાં પહોંચાડે છે.

જ્યારે નં. 1 ફિલિંગ ડિસ્ચાર્જ કરવામાં આવે છે, એસેમ્બલી લાઇન નંબર 1 પૂર્ણતા ચિહ્ન વહન કરશે, અને આગળના સ્ટેશન પર નં.2 ફિલિંગ સાધનો પર જશે નહીં.

સલામતી ઇન્ટરલોક ભરવા:

સંતૃપ્તિ બહાર નીકળો:

જ્યારે સુરક્ષા દરવાજો ખુલે છે, ત્યારે વર્તમાન ક્રિયાને થોભાવો;

સુરક્ષા દરવાજો બંધ થયા પછી, અસામાન્ય એક્સેસ કંટ્રોલ દૂર કરવામાં આવે છે, અને ભરણ સામાન્ય કામગીરી પૂર્ણ કરવાનું ચાલુ રાખે છે.

ડાઇવિંગ ઇન્ટરલોક:

ફિલિંગ બકેટના મોંની બહાર, એક અસામાન્ય ડાઉનપ્રેશર એલાર્મ જનરેટ થાય છે, અને ફિલિંગ હેડ મૂળ સ્થાને આવે છે અને મેન્યુઅલ હસ્તક્ષેપ દ્વારા ઉકેલાય છે.

વધારે વજન ભરવું:

ફિલિંગ ટેસ્ટ ફિલિંગ ઓવરટાઇમ, આખું મશીન સ્ટોપ ફિલિંગ, એલાર્મ, ઉકેલવા માટે મેન્યુઅલ હસ્તક્ષેપ.

પ્લગિંગ એલાર્મ ભરવાનું

કેમેરા અસામાન્ય એલાર્મ લે છે

અસામાન્ય ઇનકમિંગ અને આઉટગોઇંગ સામગ્રી એલાર્મ
